Изготовление бильярдного кия из карбона для любого вида бильярда своими руками.


Что нужно для изготовления кия и сколько это стоит?

1 Кий для русского бильярда:

а) Граб – брусок 18 Х 18 Х 550 мм, сухой (95-8% влажности) и прямослойный. Его можно заказать по интернету, стоимость от 100 до 200 руб.

б) 100% карбоновая лыжная палка (STS Avanti, Trek Skadi, Carrera). Эти лыжные палки производят в России, стоимость пары была 1600 руб., сейчас выросла (примерно до 2300 руб.).

в) Клей Эпоксилин DUO, 2 х 50 гр. Стоимость 130 руб.

г) Клей Супер Хват - 120 руб.

д) Гайка мебельная М 8 – 30 руб.

е) Шнур синтетический или шёлковый диаметром 1,0 – 1,5 мм - 30 метров, это 90 руб. Его можно заменить изолентой.

ё) Полотно для ножовки по металлу « Зубр» - 90 руб.

ж) Разная мелочёвка: шпилька М 6 длиной 80 мм, пористая резина, старый шланг в металлической оплётке для воды или для газа, наждачная бумага разной зернистости.

З) Свинец - 500 гр, лучше листовой, толщиной 3 мм - 150 руб.

2 Кий для пула:

Всё то же самое, только брусок из клёна, свинца поменьше (гр. 350) и длина другая.

3 Кий для снукера: Всё то же самое, только брусок из ясеня, свинца ещё меньше (гр.250 -300) и длина другая.

Себестоимость кия - 1960 руб. и это при условии, что всё придётся покупать в магазине. Но если заказывать необходимое по интернету, добавится оплата за доставку. Можно сделать ещё один кий, так как осталась вторая лыжная палка. Это будет, я надеюсь, универсальный трёхсоставной бильярдный кий с изменяемым весом и балансом, о котором я расскажу в конце.

А теперь приступим непосредственно к изготовлению цельного бильярдного кия, на примере кия для РБ (русского бильярда).

Сразу определимся с длиной кия. Если длина будет 1600 мм, а « шафт» из граба 500 мм, то нужно добавить 1100 мм. Это будет карбоновая трубка, которую мы изготовим из лыжной палки, но длиной не 1100 мм, а 1070 мм.

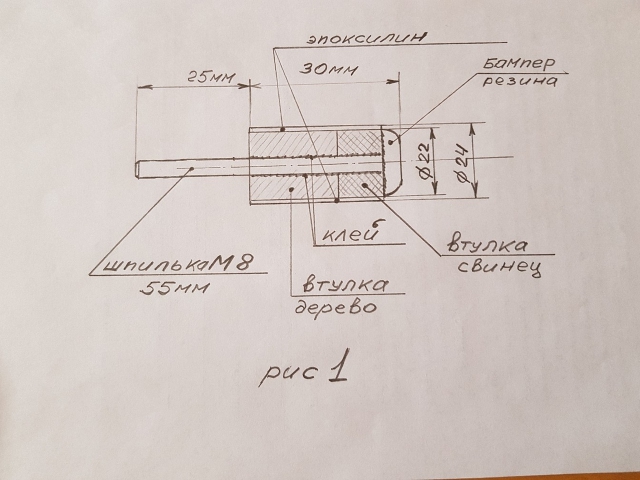

Мы ещё сделаем так называемый «приварок» длиной 30 мм и весом примерно 70 гр. (смотри рис. 1 и фото), который вкручивается в конец кия.

Добавляя на резьбу «приварка» весовые (свинец, латунь) или удлиняющие (дерево, пластик) шайбы, мы можем изменить вес, баланс и длину кия.

Отпиливаем полотном «Зубр» ручку и отмерив примерно 1075 мм, отпиливаем и низ лыжной палки. Затем торцуем оба конца под 90 град. к оси трубки до нужного нам размера 1070 мм.

Получили отрезок карбоновой трубки с небольшой конусностью (начало 15,5 – 16,0 мм, конец 16,0 – 16,5).

В конец трубки вклеивается «заглушка». Я изготовляю её сам. Это деревяшка, диаметром 14мм с вклеенной в неё мебельной гайкой (рис. 2).

В начало трубки вклеивается переходник, который делается из штуцера (найдём его, разобрав шланг в металлической оплётке для газа или воды), шпильки М 6, шайб из свинца и дерева. Рис. 3

В бруске граба с торца по центру, параллельно длине, сверлится на глубину 50 мм отверстие диаметром 6,2 – 6,5 мм. Далее торцуем и склеиваем брусок через «переходник» с карбоновой трубкой, соблюдая соосность.

Так как карбоновая трубка у нас ничем не заполнена, то нужно исключить протекание клея (клеится всё клеем Супер Хват). Для этого из пористой резины вырезаются «бочонки» диаметром примерно 17 мм и толщиной 8мм, которые втугую (но без фанатизма) заталкиваются в трубку на длину склейки + 2 – 3 мм.

Т.о., последовательность следующая:
1 склеивается «заглушка»
2 склеивается переходник
3 заталкиваются в карбоновую трубку «бочонки» из пористой резины (можно использовать и другой пористый материал) на длину склейки + 2 –3 мм.
4 «заглушка» и «переходник» подгоняются вручную, чтобы они свободно, без напряжения входили в трубку. Также, желательно, на них сделать продольные выемки, чтобы по ним выходил воздух при склейке.
5 вклеивается «заглушка» (трубка располагается вертикально заглушкой вверх.
6 вклеивается «переходник» (трубка вертикально, «переходник» вверху).
7 карбоновая трубка склеивается с бруском из граба через «переходник» на ровной горизонтальной поверхности и контролируется прямолинейность.

Пункты 1, 2 , 4 можно исключить, если Вы закажите «заглушку» и «переходник» у токаря.

Теперь вручную напильником стачиваем буртик «переходника» (его диаметр примерно 17 мм) до диаметра карбоновой трубки (осторожно, не задевая трубку), а потом рубаночком и наждачной бумагой разной зернистости, контролируя прямолинейность, из бруска делаем круглый «шафт» диаметром от 12,5 мм до диаметра карбоновой трубки. Затем обрезаем «шафт» до длины 500 мм, торцуем и приклеиваем фибру и наклейку.

Получили заготовку для кия. Вес этой заготовки от 200 до 250 гр, регулируется он весом «заглушки» и весом «переходника», в основном, весом «переходника».

О защитном покрытии для «шафта». Я натираю его специальным воском «Cue doctor» или «Longoni», см. Фото. Теперь займёмся весом кия. Для этого используем свинец (желательно листовой, толщиной примерно 3 мм). Если нет листового, его легко можно сделать в домашних условиях: расплавить любой (но не перегревать), вылить на металлическую поверхность с определённой скоростью.
Режем свинец на полоски шириной примерно 10 мм. Нам нужно сделать разрезные «втулки», которые свободно одеваются на карбоновую трубку до «приварка». «Втулки» делаем разной толщины, от 1мм до 3мм. Для этого используем молоток.
Распределяем «втулки» на длине 350 - 300мм от «приварка», который уже вкручен в «заготовку», с учётом конусности (от диаметра примерно 18мм до диаметра 22мм) и баланса, который Вам нужен.
Общий вес примерно 600 гр, и оставлены пустые места.
Получив распределением разрезных «втулок» на длине 350 – 300 мм от «приварка» примерный баланс, тупо приклеиваем их к карбоновой трубке.

Информация к размышлению: Если свинцовые разрезные втулки приклеить разрезами шириной 2 – 4 мм по одной прямой, параллейной оси карбоновой трубки, получим так называемый «гравитационный» кий.

Смещение центра тяжести при условии, что кий при ударе по шару держится всегда одинаково (для этого делается в месте хвата выемка), почти нейтрализует вращение кия при ударе. Это английская разработка. А как держать – понятно: центр тяжести внизу и там же выемка.

Затем используя клей Эпоксилин DUO, закатываем приклеенные им «втулки» с учётом конусности. Оставляем пустые места. Катаем по ровной плоскости (кусок ламината или ламинированной ДСП, предварительно обернув его плёнкой – стрейчем). Взвешиваем, если вес меньше 650 – 660 гр, увеличиваем его свинцовыми втулками. Опять контролируется баланс и вес, а пустые места, если остались, заполняются простым шпагатом с клеем. А потом все оставшиеся места закатываются снова Эпоксилином. Заодно закатывается Эпоксилином и приварок (для прямолинейности), но так, чтобы он мог откручиваться.

Получив так называемую конусную часть кия диаметром от 18 до 24 мм, обматываем её шнуром с клеем «Момент» или изолентой, предварительно сделав выемку или нет (советую сделать). На фотографиях её видно.

Мне нравится кий для РП весом 680 – 690 гр. и балансом 40 – 42 мм.

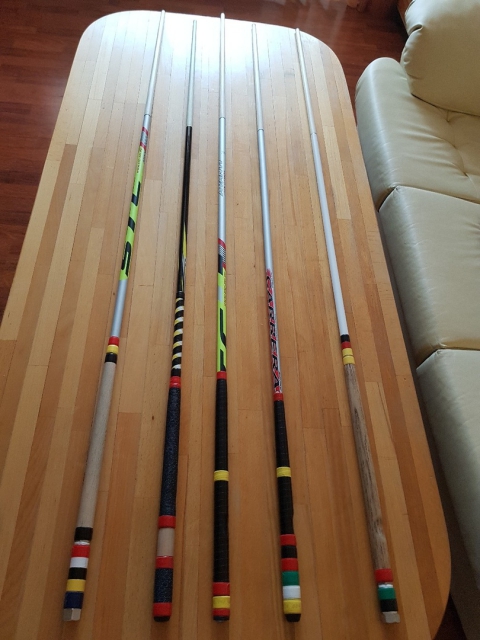

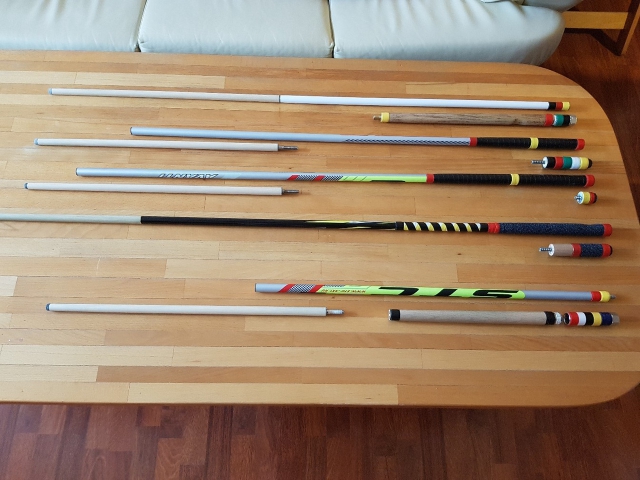

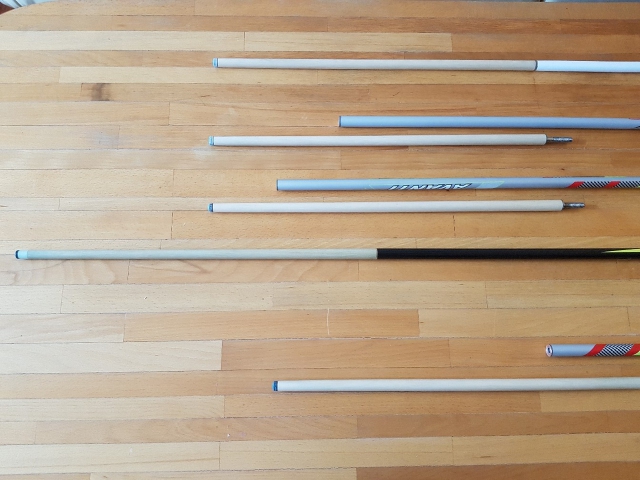

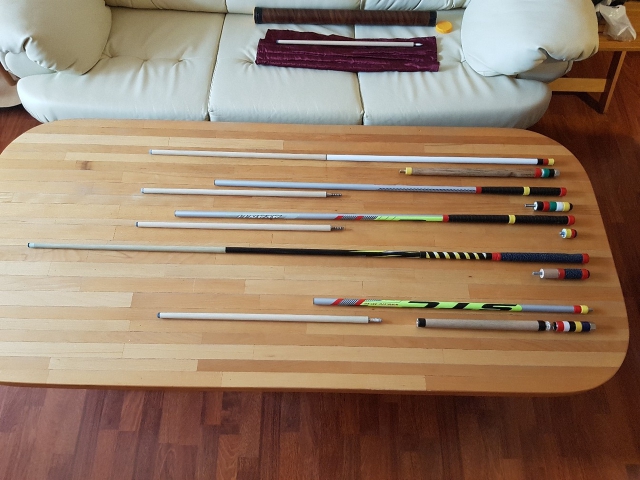

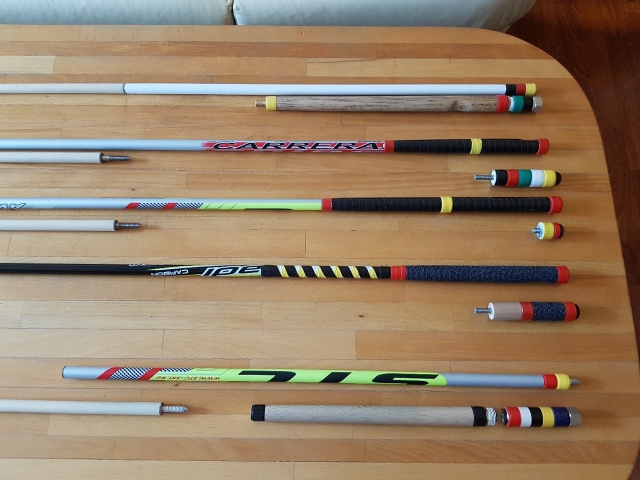

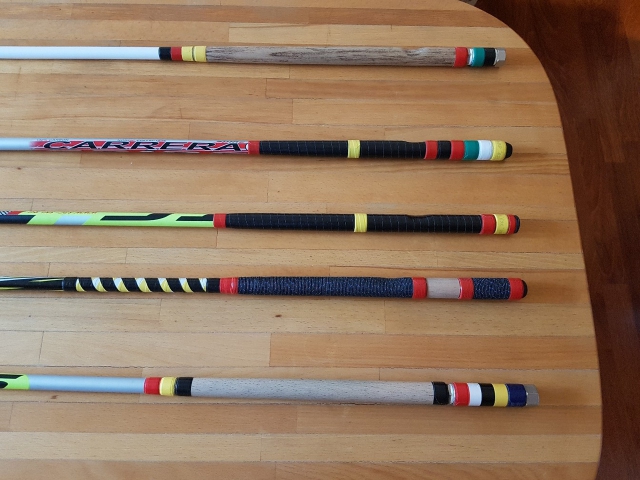

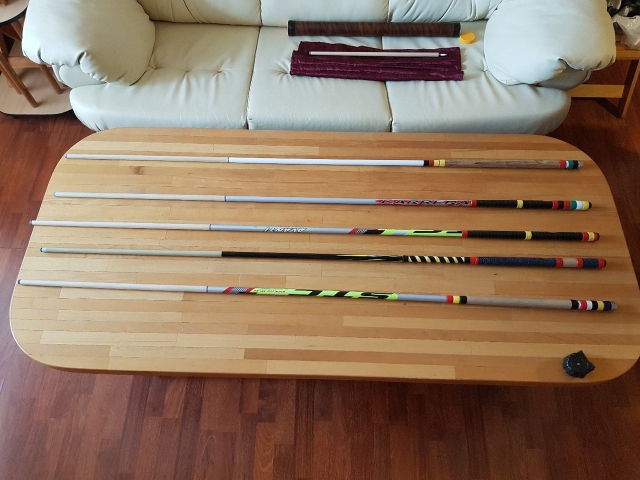

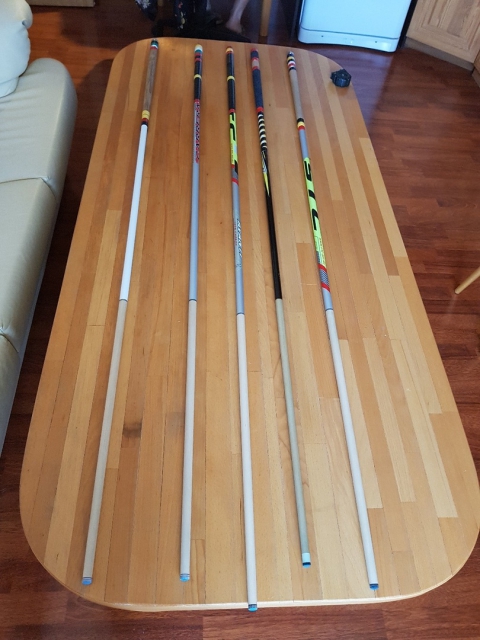

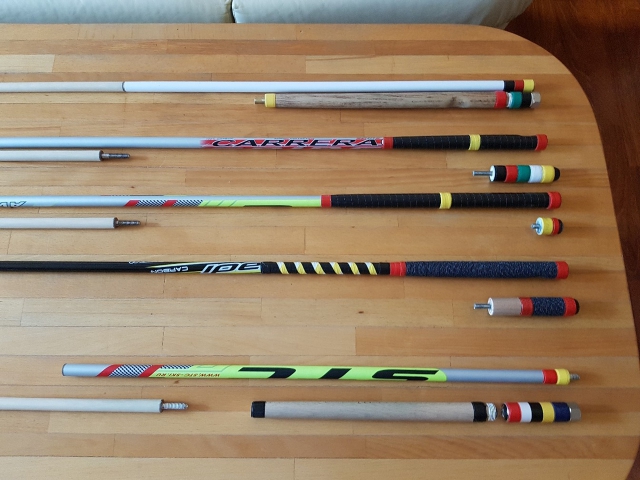

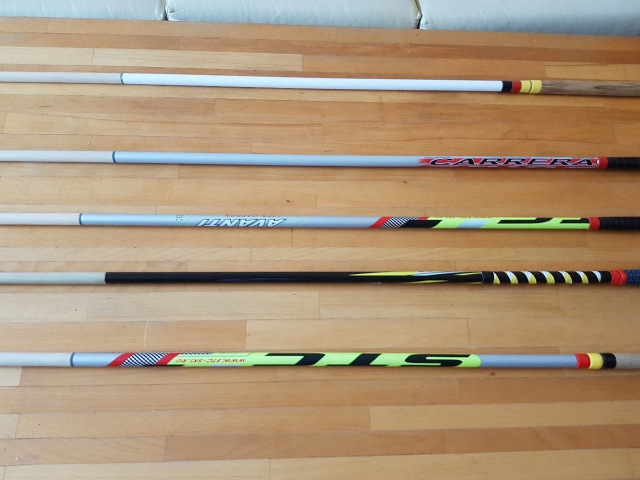

Также можно делать и двухсоставные и трёхсоставные, и четырёхсоставные (универсальный). Все они показаны на фотографиях.
Самое интересное, что игровые свойства кия остаются постоянными и не меняются в зависимости от количества частей. Только одно условие: длина карбоновой части кия не должна быть меньше 650 мм.

А теперь перейдём к универсальному кию.

Себестоимость кия, который будет состоять из 4-х частей, возрастёт, по сравнению с цельным, на 2 скрутки (у одной из них 3 «папы» и одна «мама»). Также потребуется отрезок мебельной трубки диаметром 16 мм, длиной 350 мм и отрезок трубки длиной приблизительно 250 мм, диаметр которой немного меньше внутреннего диаметра мебельной трубки, из которой мы будем делать «грузики», которые свободно скользят в мебельной трубке. «Грузик» - это часть трубки приблизительно длиной 50 мм, залитой свинцом. Также нам понадобиться сделать 3 «шафта»: из клёна, ясеня, граба длиной 500 мм. Скрутки придётся заказывать у токаря. Таким образом, себестоимость кия будет около 4000,0 руб. Но сделав универсальный кий, Вы съэкономите в 10 раз больше.

Полезно сделать скрутку – «папу» для «шафта» с удлинённым телом для того, чтобы посредством шайб из латуни или никеля, надевая их на «тело» «папы» - скрутки, менять баланс кия.

Главная часть универсального кия – это карбоновая трубка длиной 650 мм от лыжной 100% карбоновой палки (Avanti STC, Trek Skadi, Carrera). Нити карбона расположены вдоль оси этой трубки. В этом основное отличие от карбоновых киёв для снукера и пула (кий из дешёвого дерева обматывается карбоновой тканью), которые продаются на Али – экспресс и киёв Алексея Ерёмина, кии которого изготовлены из граба, все поры его чем-то заполнены, сделаны в грабе какие-то выборки и всё это замотано дорогущим карбоновым волокном с клеем, а затем отшлифовано. Задняя часть трубки трубки усилена путём наматывания нити с эпоксидным клеем Супер Хват. В карбоновую трубку вклеены скрутки (обе «мамы»).

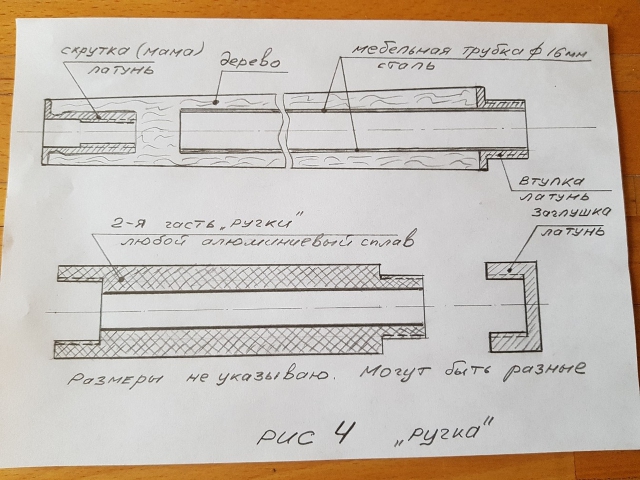

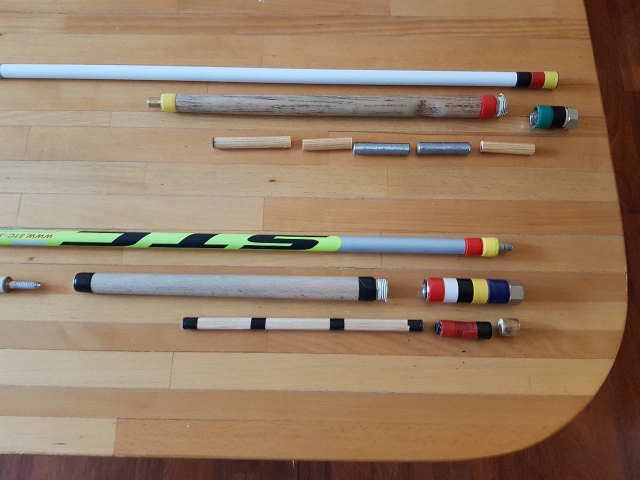

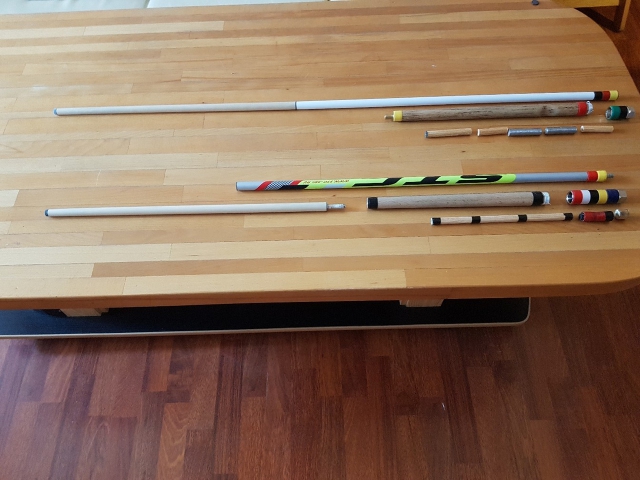

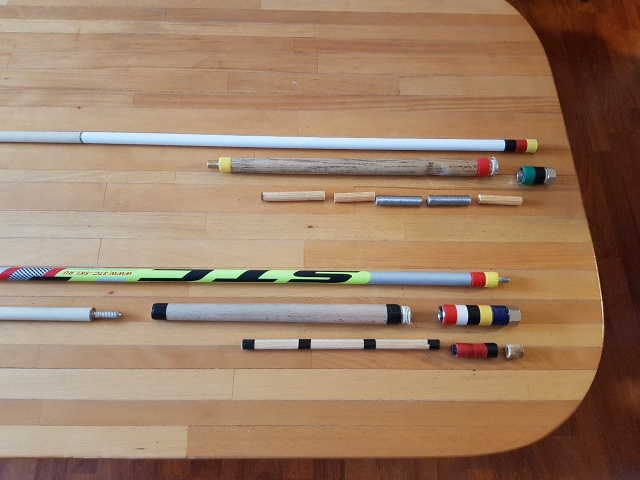

Следующая часть универсального кия - «ручка» - смотри фото. Она может быть сделана несколькими способами. Ручка делится на 2 части длиной 300 мм и 150 мм с возможностью скрутки этих двух частей в одну длиной 450 мм. Смотрите рис. 4

«Ручка» позволяет менять вес кия, баланс и длину для разных видов бильярда, так как пустые места в ручке мы будем заполнять «грузиками» и частями дерева такого же диаметра. Вся ручка жёстко скручивается.

Желательно при скрутке ручки использовать ленту ФУМ.

На все вопросы отвечу.

Мой телефон: 8-921-254-04-95

Эл. почта: opamar@yandex.ru

Евгений Черепанов.
